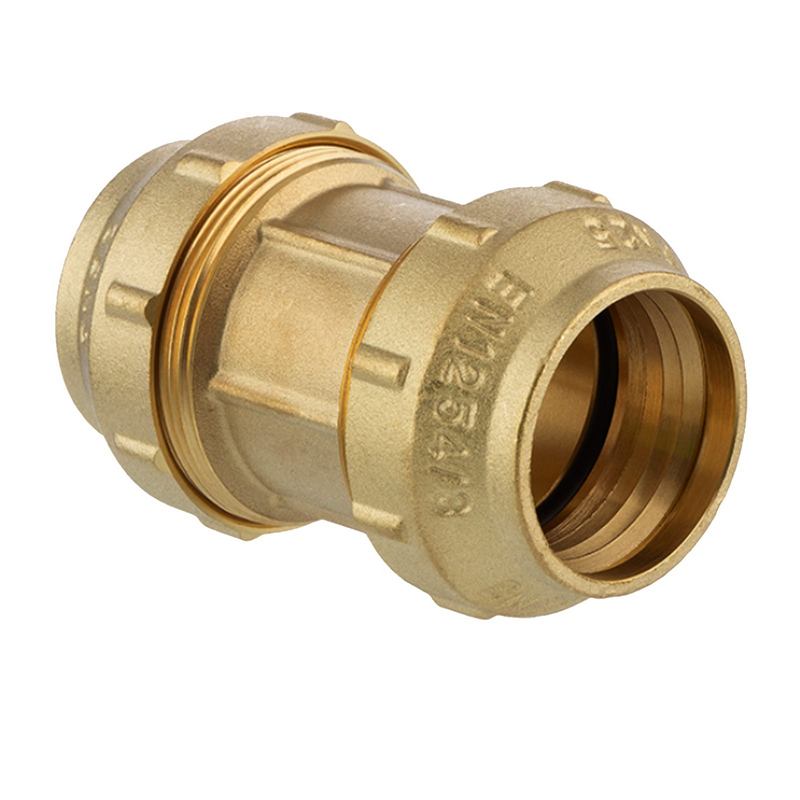

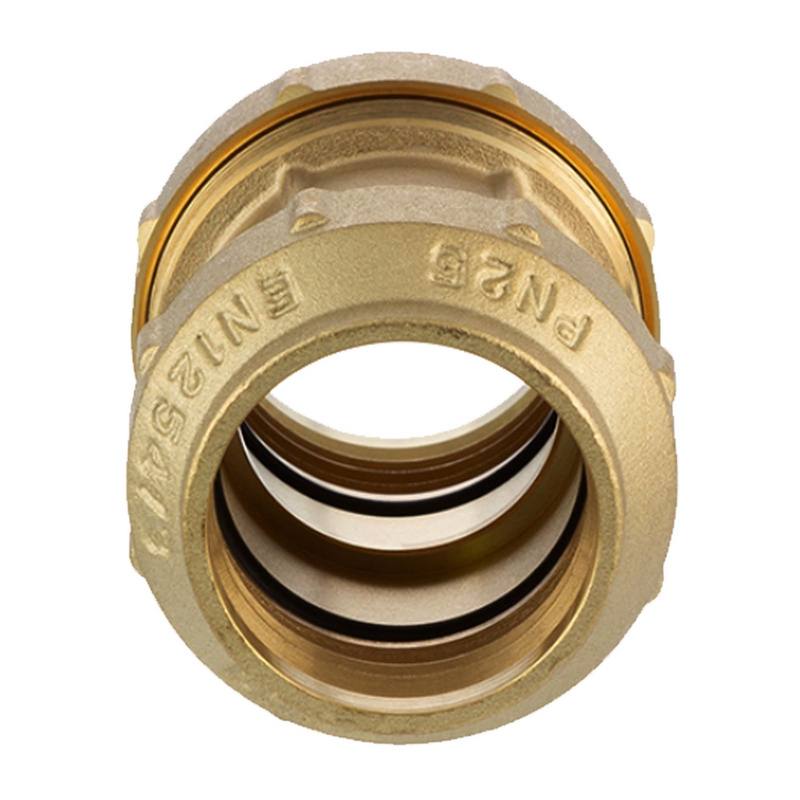

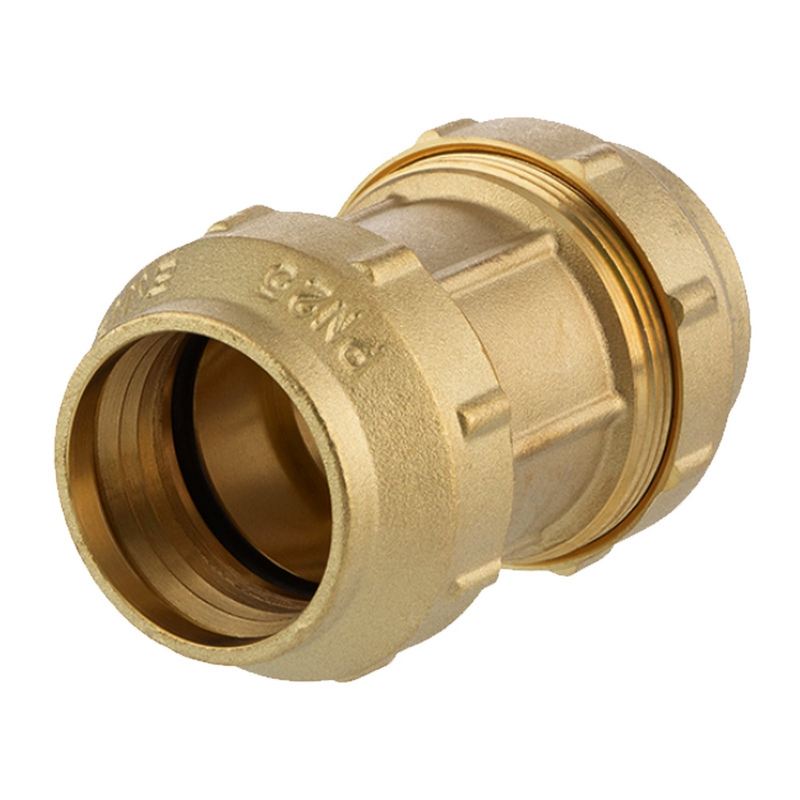

20 mm PE Fitting Klemm Verbinder Messing Verschraubung Muffe Kupplung DVGW - PN 16 bar
Die Abbildung kann leicht vom Original abweichen.
| Material: | Messing CW61N |
|---|---|
| Durchmesser/Nennweite: | 20 mm (innen) |
| Temperaturbeständigkeit: | - 20°C bis + 90°C |
| → Weitere Merkmale ansehen | |
20 mm PE Fitting Klemm Verbinder Messing Verschraubung Muffe Kupplung DVGW - PN 16 bar
PE Messing Klemm Fitting Kupplung für PE Rohre / Flexschlauch mit einem Außendurchmesser von 20 mm. Maximaler Betriebsdruck PN 16 bar.
-> weiter zu ausführlichen Beschreibung
20 mm PE Fitting Klemm Verbinder Messing Verschraubung Muffe Kupplung DVGW - PN 16 bar
PE Klemmverbindungen (Fittings) aus Messing garantieren eine perfekte hydraulische Dichte bei der Herstellung von unter Druck stehenden Verteileranlagen. Sie sind für den Einsatz in der Landwirtschaft, Beregnung und Bewässerung sowie für den Einsatz in Industrieanlagen geeignet.
Die Klemmverbindungen wurden speziell für die Verbindung von Polyäthylenrohren entwickelt und sind mit allen nach den Normen EN 12201, ISO 4427, ISO 14236, ISO 13460, DIN 8074 gefertigten Rohren aus PELD, PEHD, PE40, PE80, PE100 kompatibel.
Sie werden normalerweise für die Beförderung von Trinkwasser (nach KTW A / DVGW 270) und Flüssigkeiten mit einem Druck von bis zu 16 bar (bei 20°C) und für allgemeine Anwendungen eingesetzt. Dank der Eigenschaften ihrer Werkstoffe sind die Fittings gegen den Angriff zahlreicher chemischer Substanzen und gegen UV-Strahlen beständig.
Merkmale:
- Anschluss: Klemm x Klemmmuffe
- Material: Messing CW617N (für Trinkwasser geeignet)
- O-Ring: NBR
- Norm: DIN 8076 / ISO 228 / UNE 12165
- Betriebstemperatur: - 20° bis + 90°C
- max. Betriebsdruck: PN 16 bar bei 20°C
- DVGW zertifiziert für Trinkwasser
|
Kennzeichnung nach EWG-Richtlinien: Das Produkt bzw. einzelne Komponenten (Messing) sind nach EG-Richtlinien / GefStoffV eingestuft. |
|
|
Gefahrenhinweis: H360FD - Kann die Fruchtbarkeit beeinträchtigen. Kann das Kind im Mutterleib schädigen. H362 - Kann Säuglinge über die Muttermilch schädigen. Sicherheitshinweis: P201 - Vor Gebrauch besondere Anweisungen einholen. P202 - Vor Gebrauch alle Sicherheitshinweise lesen und verstehen. P263 - Kontakt während der Schwangerschaft/Stillzeit vermeiden. P280 - Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz tragen. |
WARN- UND SICHERHEITSHINWEISE
Verletzungsgefahr: Achten Sie bei der Montage von flexiblen Fittings darauf diese nicht überdehnt oder verdreht werden, da dies zu Rissen und Funktionsstörungen führen kann. Stellen Sie sicher, dass das durchgeleitete Medium mit NBR kompatibel ist. Spezifische Temperatur- und Druckgrenzen dürfen nicht überschritten werden da dies zu Materialversagen oder Leckagen führen kann. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch scharfe Kanten und evtl. austretende Medien zu schützen.
Quetschgefahr: Achten Sie darauf, dass Schlauchschellen- / klemmen nicht überdehnt werden, um ein Abrutschen zu vermeiden. Verwenden Sie das Montagewerkzeug nur in einem stabilen und sicheren Arbeitsbereich. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch wegspringende bzw. wegfliegende Teilen zu schützen.
Verletzungsgefahr: Verwenden Sie Dichtungen, Dichtringe und O-Ringe nur für die vorgesehene Anwendungen und achten Sie darauf, dass diese unbeschädigt und korrekt eingesetzt sind. Tragen Sie Handschuhe, um sich vor Verletzungen durch scharfe Kanten oder chemische Einwirkungen zu schützen.
Quetschgefahr: Achten Sie darauf, dass Schlauchschellen- / klemmen nicht überdehnt werden, um ein Abrutschen zu vermeiden. Verwenden Sie das Montagewerkzeug nur in einem stabilen und sicheren Arbeitsbereich. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch wegspringende bzw. wegfliegende Teilen zu schützen.
Hersteller
| MT Valves and Fittings |
| C/ Comerç 10 |
| 08780 Pallejà |
| Katalonien, Spanien |
| E-Mail: info@mtspain.net |
Alle Maßangaben werden in Meter, Millimeter, Zoll, Milliliter, Liter, Gewichtsangaben in Gramm angegeben. Für die fotografische Darstellung verwenden wir verschiedene Artikelgrößen sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt und ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Eine Zweckentfremdung ist ohne ausdrückliche und schriftliche Genehmigung untersagt.
Staffelpreise:
| Anzahl | Stückpreis |
|---|---|
| Bis 4 Stück |
12,95 €*
|
| Ab 5 Stück |
12,69 €*
|
| Ab 10 Stück |
12,30 €*
|
| Artikel-Nr: | PEMS20001GA |
| EAN: | 4019305348874 |
| Lagerplatz: | PEMS-20000 |
| Aufbau PP Fitting | Montageanleitung |
| REACH Zusatz Messing | RoHS - Information |
12.95 €* pro Stück
Neuer Wareneingang in bis zu : 10 TagenHinweis: Bestellungen, die über die aktuell vorrätige Menge hinausgehen, sind jederzeit möglich. Bitte beachte jedoch die angegebenen Lieferzeiten bei Erhöhung der Liefermenge.
Du hast noch Fragen zu diesem Artikel:
Anfrage sendenEntdecke passende Produkte, die andere Kunden häufig mit diesem Artikel kombinieren:
|
20 x 16 mm PVC Klebe Flex Spiral Schwimmbad Pool Teich Schlauch grau PN 7 bar |
2,50 €*
Verfügbar
|
|
|
20 x 2,0 mm PE PP Rohr HD Druckrohr Trink Brauch Wasser PE 100 DVGW SDR 11 PN 12,5 bar - 10 m Rolle |
24,95 €*
2,50 € / 1 Meter
Verfügbar
|
|
|
20 x 2,0 mm PE PP Rohr HD Druckrohr Trink Brauch Wasser PE 100 DVGW SDR 11 PN 12,5 bar - 25 m Rolle |
35,95 €*
1,44 € / 1 Meter
lieferbar
|
|
|
20 x 2,0 mm PE PP Rohr HD Druckrohr Trink Brauch Wasser PE 100 DVGW SDR 11 PN 12,5 bar - 50 m Rolle |
64,95 €*
1,30 € / 1 Meter
lieferbar
|
|
|
20 x 2,0 mm PE PP Rohr HD Druckrohr Trink Brauch Wasser PE 100 DVGW SDR 11 PN 16 bar - 1 m Fixlange |
1,75 €*
lieferbar
|
|
|
20 x 2,0 mm PE PP Rohr HD Druckrohr Trink Brauch Wasser PE 100 DVGW SDR 11 PN 12,5 bar - 5 m Rolle |
19,95 €*
3,99 € / 1 Meter
Verfügbar
|
|
|
13 mm 1/2" Zoll Trink Wasser Kirmes Volksfest Biergarten Schlauch TPE KTW DVGW W 270 blau PN 16 bar |
7,95 €*
Verfügbar
|
|
12 x 0,1 mm PTFE Teflon Gewinde Dicht Band Tape weiss - 10 m |
0,95 €*
0,10 € / 1 Meter
Verfügbar
|
|
|
Hanf Gewindedichtung Docke 200 Gramm Gas Wasser Heizung Abdichtung |
4,95 €*
2,48 € / 100 Gramm
Verfügbar
|
|
|
Gewinde Dichtpaste Abdichtung Metall DVGW - 150 gr Tube |
4,15 €*
2,77 € / 100 Gramm
Verfügbar
|
|
|
Gewinde Dichtfaden mit Gleitmittel PTFE nicht brennbar DVGW - 175 m |
24,95 €*
0,14 € / 1 Meter
Verfügbar
|
|
|
Gewinde Dichtpaste DVGW 325gr Tube |
7,50 €*
2,31 € / 100 Gramm
lieferbar
|
|
|
Gewinde Dichtpaste DVGW 450gr Dose |
9,95 €*
2,21 € / 100 Gramm
lieferbar
|
|
|
12 x 0,1 mm PTFE Teflon Gewinde Dicht Band Tape DVGW NEN-EN 751-3 weiss - 12 m |
1,75 €*
0,15 € / 1 Meter
Verfügbar
|
|
|
12 x 0,1 mm PTFE Teflon Gewinde Dicht Band Tape GASTEC weiss - 12 m |
1,95 €*
0,16 € / 1 Meter
Verfügbar
|
20 mm PE Fitting Klemm Verbinder Messing Verschraubung Muffe Kupplung DVGW - PN 16 bar
PE Klemmverbindungen (Fittings) aus Messing garantieren eine perfekte hydraulische Dichte bei der Herstellung von unter Druck stehenden Verteileranlagen. Sie sind für den Einsatz in der Landwirtschaft, Beregnung und Bewässerung sowie für den Einsatz in Industrieanlagen geeignet.
Die Klemmverbindungen wurden speziell für die Verbindung von Polyäthylenrohren entwickelt und sind mit allen nach den Normen EN 12201, ISO 4427, ISO 14236, ISO 13460, DIN 8074 gefertigten Rohren aus PELD, PEHD, PE40, PE80, PE100 kompatibel.
Sie werden normalerweise für die Beförderung von Trinkwasser (nach KTW A / DVGW 270) und Flüssigkeiten mit einem Druck von bis zu 16 bar (bei 20°C) und für allgemeine Anwendungen eingesetzt. Dank der Eigenschaften ihrer Werkstoffe sind die Fittings gegen den Angriff zahlreicher chemischer Substanzen und gegen UV-Strahlen beständig.
Merkmale:
- Anschluss: Klemm x Klemmmuffe
- Material: Messing CW617N (für Trinkwasser geeignet)
- O-Ring: NBR
- Norm: DIN 8076 / ISO 228 / UNE 12165
- Betriebstemperatur: - 20° bis + 90°C
- max. Betriebsdruck: PN 16 bar bei 20°C
- DVGW zertifiziert für Trinkwasser
|
Kennzeichnung nach EWG-Richtlinien: Das Produkt bzw. einzelne Komponenten (Messing) sind nach EG-Richtlinien / GefStoffV eingestuft. |
|
|
|
Gefahrenhinweis: H360FD - Kann die Fruchtbarkeit beeinträchtigen. Kann das Kind im Mutterleib schädigen. H362 - Kann Säuglinge über die Muttermilch schädigen. Sicherheitshinweis: P201 - Vor Gebrauch besondere Anweisungen einholen. P202 - Vor Gebrauch alle Sicherheitshinweise lesen und verstehen. P263 - Kontakt während der Schwangerschaft/Stillzeit vermeiden. P280 - Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz tragen. |
WARN UND SICHERHEITSHINWEISE
Verletzungsgefahr: Achten Sie bei der Montage von flexiblen Fittings darauf diese nicht überdehnt oder verdreht werden, da dies zu Rissen und Funktionsstörungen führen kann. Stellen Sie sicher, dass das durchgeleitete Medium mit NBR kompatibel ist. Spezifische Temperatur- und Druckgrenzen dürfen nicht überschritten werden da dies zu Materialversagen oder Leckagen führen kann. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch scharfe Kanten und evtl. austretende Medien zu schützen.
Quetschgefahr: Achten Sie darauf, dass Schlauchschellen- / klemmen nicht überdehnt werden, um ein Abrutschen zu vermeiden. Verwenden Sie das Montagewerkzeug nur in einem stabilen und sicheren Arbeitsbereich. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch wegspringende bzw. wegfliegende Teilen zu schützen.
Verletzungsgefahr: Verwenden Sie Dichtungen, Dichtringe und O-Ringe nur für die vorgesehene Anwendungen und achten Sie darauf, dass diese unbeschädigt und korrekt eingesetzt sind. Tragen Sie Handschuhe, um sich vor Verletzungen durch scharfe Kanten oder chemische Einwirkungen zu schützen.
Quetschgefahr: Achten Sie darauf, dass Schlauchschellen- / klemmen nicht überdehnt werden, um ein Abrutschen zu vermeiden. Verwenden Sie das Montagewerkzeug nur in einem stabilen und sicheren Arbeitsbereich. Tragen Sie Handschuhe und Augenschutz, um sich vor Verletzungen durch wegspringende bzw. wegfliegende Teilen zu schützen.
| Anschluss: | Kupplung x Kupplung |
|---|---|
| Betriebsdruck (max.): | 16 bar |
| Dichtung / O-Ring: | NBR (Nitrile Butadiene Rubber) |
| Druckstufe: | PN 16 |
| Durchmesser / Nennweite: | 20 mm (innen) |
| Form: | Gerade |
| Material: | Messing CW61N |
| Norm: | DIN 8076, ISO 228, UNE 12165 |
| Produktart: | PE / PP Klemmfitting |
| Temperaturbereich: | - 20°C bis + 90°C |
| Zulassung: | KTW- und DVGW W270, REACH 1907/2006/EG, RoHS 2015/863/EU |
