Schlauchschelle, Schlauchklemme, Gelenkbolzenschelle, Panzerschelle

Zur sicheren Befestigung von Schläuchen mit einer Schlauchtülle sind Schlauchschellen / Schlauchklemmen eine zuverlässige Komponente. Je nach Einsatz- und Anwendungsgebiet kommen verschiedene Arten von Schlauchschellen in Fragen. Man unterscheidet Schneckengewindeschellen, Gelenkbolzenschellen, Panzerschellen, Brückenschellen, Drahtschellen, Gewindeschellen, Anbohrschellen sowie Rohrschellen.

Das ringförmige Metallband wird durch Drehen an der Gewindeschraube zusammengezogen und wird so gleichmäßig um das Schlauchende mit der innenliegenden Schlauchtülle gepresst. Die Außenkante des Spannbandes sind leicht nach oben gebördelt umso eine Verletzung des Schlauches zu vermeiden.

Je nach Einsatzgebiet sollte auf das eingesetzte Material der Schlauchschelle geachtet werden. Für Standard-Anwendungen im Innenbereich können Schlauchschellen der Qualität W1 oder W2 eingesetzt werden.

Im Außenbereich sollten ausschließlich Schlauchschellen der Qualität W4 - komplett rostfreier Stahl 1.4301 (V2A) verwendet werden.

Für den Einsatz mit hochkorrodierenden Medien (z.B. Salzwasser) ist die Qualität W5 - komplett rostfreier Stahl 1.4571 (V4A) zu verwenden.

Die Qualitätseinteilung von Schlauchschellen nach DIN 3017

• W1 - Spannband, Gehäuse und Schraube aus Stahl verzinkt
• W2 - Spannband und Gehäuse aus Chrom-Stahl, Schraube verzinkt

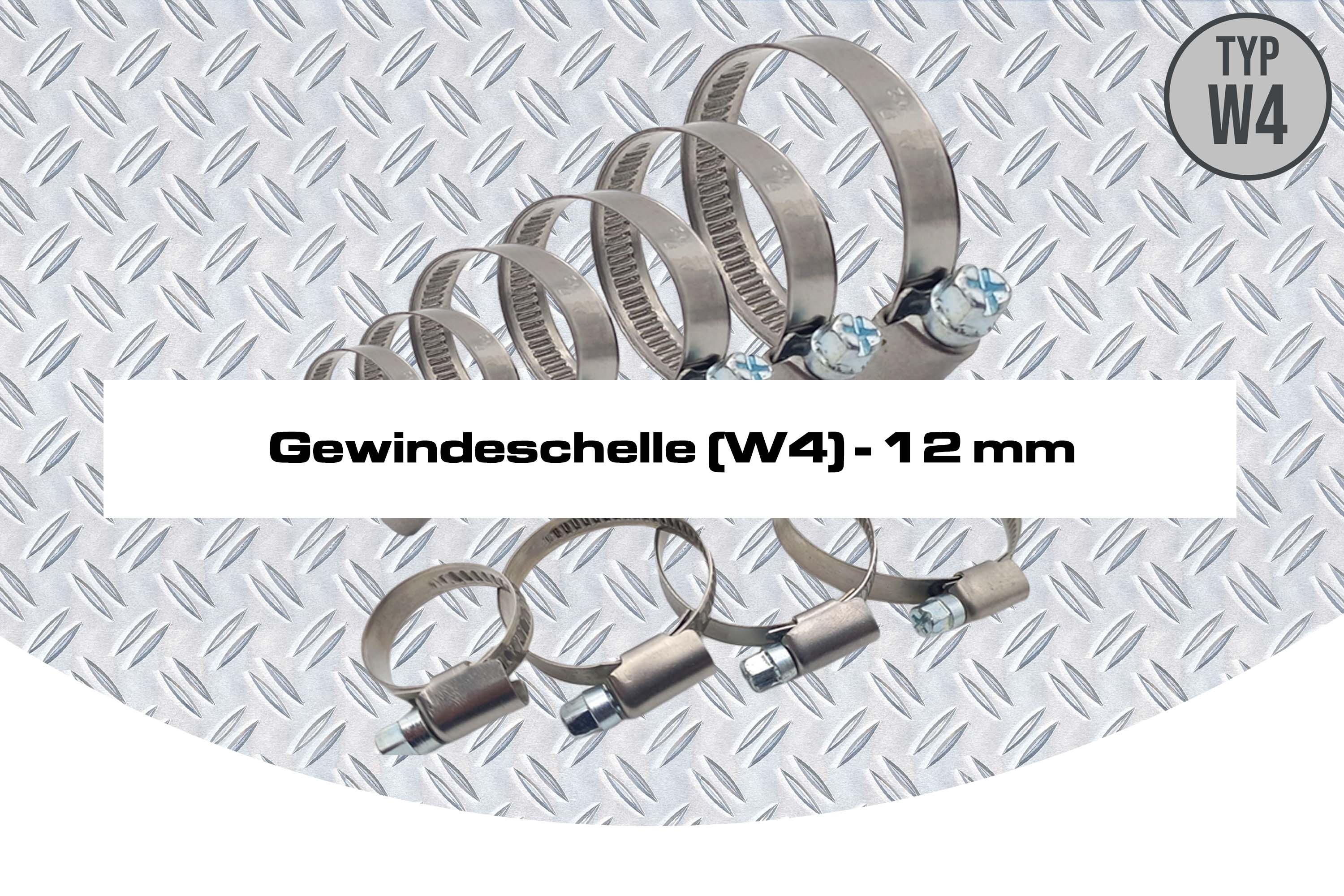

• W4 - komplett rostfreier Stahl 1.4301 (V2A)

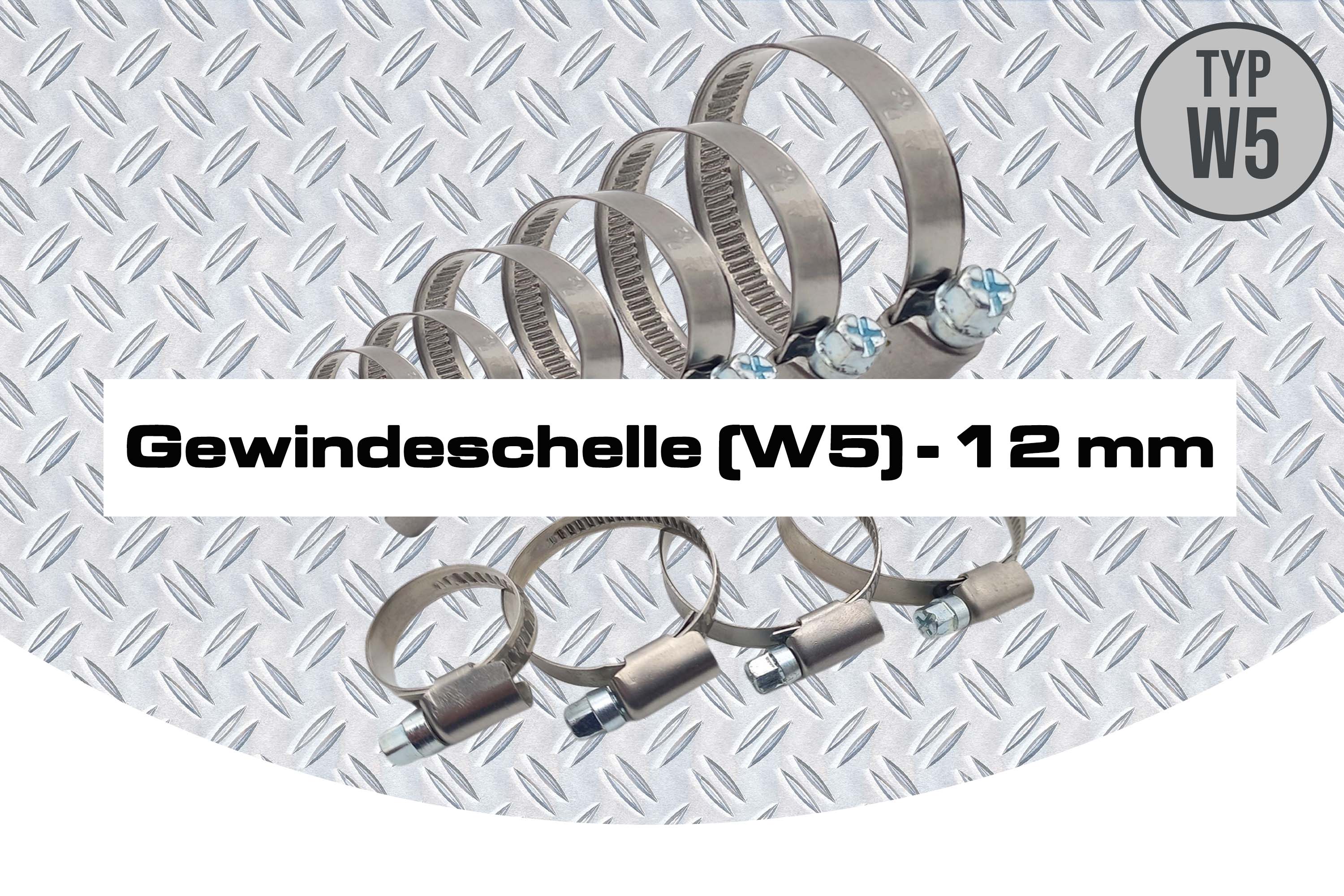

• W5 - komplett rostfreier Stahl 1.4571 (V4A) salzwasserbeständig

Für die Auswahl der richtigen Größe ist der Außendurchmesser des Schlauches maßgeblich. Hat z.B. ein Schlauch einen Innendurchmesser von 32 mm und einen Außendurchmesser von 37,6 mm ist eine Schlauchschellen mit dem Spannbereich 25 bis 40 mm optimal.

Egal ob Sie Schlauchschelle W1, Schlauchschelle W2, Schlauchschelle W4 oder Schlauchschelle W5 benötigen, alle diese Schlauchschellen Arten sind in unserem Shop zu finden.
